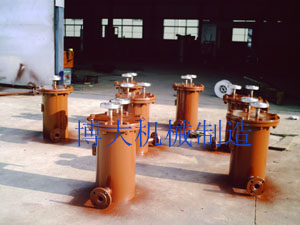

取樣器、取樣冷卻器

一、取樣冷卻器概述
   取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻， 分爐水取樣器、蒸汽取樣器、給水取樣器、疏水取樣器、凝結水取樣器。取樣冷卻后對給水質進行分析化驗，鍋爐及熱力系統中的水大都溫度較高，而高水溫不便于取樣，也不便于測定，在取樣中應加以冷卻，所以要把取樣點的樣品引進取樣冷卻器進行冷卻，一般要求保證流量在500-700mL/min時，樣品能冷取到30度以下，滿足中華人民共和國電力行業DL/T 457—91的標準。

二、取樣冷卻器及系統

  1、取樣器管材均采用不銹鋼管，不能用碳鋼管或黃銅管，以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。

  2、取樣管分單盤管式和雙重套管式。

  3、取樣冷卻器應具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。

  4、大型鍋爐一般采用集中式取樣分析裝置，

  5、取樣點及位置見表。

項目	取樣點名稱	取樣點位置
給水	除氧器后給水	每根給水箱出口管
	省煤器進口給水	省煤器進口
爐水	分段蒸發鍋爐爐水	按鍋爐廠要求
飽和蒸汽	分段蒸發鍋爐飽和蒸汽
再熱器	高低溫再熱蒸汽
過熱器	過熱蒸汽和減溫器蒸器
凝結水	分段蒸發鍋爐凝結水	凝結水出口
疏水	加熱器疏水	加熱器疏水出口
	疏水箱疏水	疏水箱疏水出口
	暖風器疏水	暖風器疏水出口
生產回水	回水箱回水	每根回水管及出口
減溫水	自制冷凝水	自制冷凝水管

三、取樣冷卻器訂貨說明
    1：取樣器管為不銹鋼，殼體為碳鋼。
    2：取樣冷卻管一般選直徑10、12、14、16、18mm（也可用戶指定）接口可選焊接和法蘭，冷卻水接口為DN25，外螺紋。
    3：一般選型常為：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
    4：是否需組合式(即是否要支架、水槽、閥門等）。

四、取樣冷卻器規格型號

規 格 型 號	管內壓力MPa	管內溫度℃	冷卻面積m2	取樣管
QYL-133/0.25	<6.5	0-300	0.25	Ø10x1.5 Ø10x2 Ø12x1.5
QYL-159/0.32			0.32
QYL-219/0.45			0.45
QYL-273/0.54			0.54	Ø16x2 Ø18x2
QYL-219/0.69	<12.5 雙盤管	300-540	0.69
QYL-273/0.92			0.92
